超音波溶接結合 ガラスのチタン ステンレス鋼の陶器

超音波溶接結合 ガラスのチタン ステンレス鋼の陶器

超音波 溶接 は,ガラス,チタン,不?? 鋼,陶器 を 結合 する こと が でき ます.その 原則 と それ に 関する 情報 は 次 の よう です.

超音波 溶接 の 原則

振動とカビテーション:超音波溶接は超音波振動を使用します.超音波溶接機器のトランスデューサーは電気エネルギーを機械的な振動エネルギーに変換します.高周波電流がトランスデューサーを通過すると超音波の振動を生成するこの振動は,溶接頭を通して溶接料と溶接される材料の表面に送信されます溶けた溶接器では,超音波振動がカビテーションを引き起こし,泡が爆発すると衝撃波を生成します. これらの衝撃波は,溶けた溶接器の表面の酸化膜と汚れを除去します.オイル基礎材料の表面に塵が付いている.
活性溶接剤の化学反応: 超音波溶接に使用されるCerasolzerのような特殊活性溶接剤.これらの溶接剤には,亜鉛,チタン,シリコン溶接過程で,これらの元素は空気中の酸素と結合して酸化物を形成します.化学的にガラスのような材料の表面の酸化層と結合する粘着を可能にします

優れた濡れ性: 作業部品表面の溶接物の濡れ効果を大幅に改善することができます.溶接性が悪い材料では,良い水分浸しが困難である可能性があります.しかし,超音波溶接鉄は,より均一で完全な溶接関節を保証することで,この問題を克服することができます.
高品質 の 溶接 器: 溶接 器 の 浸透 と 粘着 を 促進 する こと に よっ て,超音波 溶接 は,より 強い 強度 と 電気 伝導 性 を 備える 溶接 器 の 結合 を 形成 する に 役立ち ます.これは,高い信頼性が要求されるアプリケーションでは特に重要です印刷回路板の製造のための電子機器産業などです.
熱損傷が減少します.主に高温で溶融する従来の溶接方法と比較して,超音波溶接は,比較的低い温度で良い溶接結果を達成することができますこれは,特に熱に敏感な部品や材料の場合は,作業部件に熱損傷のリスクを減らすのに役立ちます.
様々な材料に適しています.アルミニウムや銅などの溶接が難しい金属を含むさまざまな材料を溶接するために使用できます.超音波の振動は,これらの材料の酸化層を分解することができます溶接を成功させる.

申請

電子製造:印刷回路板 (PCB) の製造において,レジスタ,コンデンサ,集積回路などの部品をPCBに溶接するために広く使用されています.超音波溶接の高精度と信頼性は,電子製品の品質を保証します.
自動車産業: 自動車用電子機器の製造において,例えばエンジン制御ユニット,パワーエレクトロニクスモジュール,および自動車用ワイヤリングハーネスの製造において,超音波溶接は,異なる部品間の信頼性の高い接続を達成するために使用されます..
航空宇宙および防衛: 高性能材料を扱う高い信頼性と能力により,超音波溶接は航空宇宙および防衛電子機器の生産に使用されています.溶接器の質と信頼性が極めて重要である場合.
宝石製造:宝石産業では貴金属や宝石を溶接するためにも使用されています.超音波 溶接 の 精密 な 制御 と 優雅 な 溶接 プロセス は,繊細 な 材料 に 損傷 を 避け,宝石 の 品質 を 確保 する 助け に なり ます.

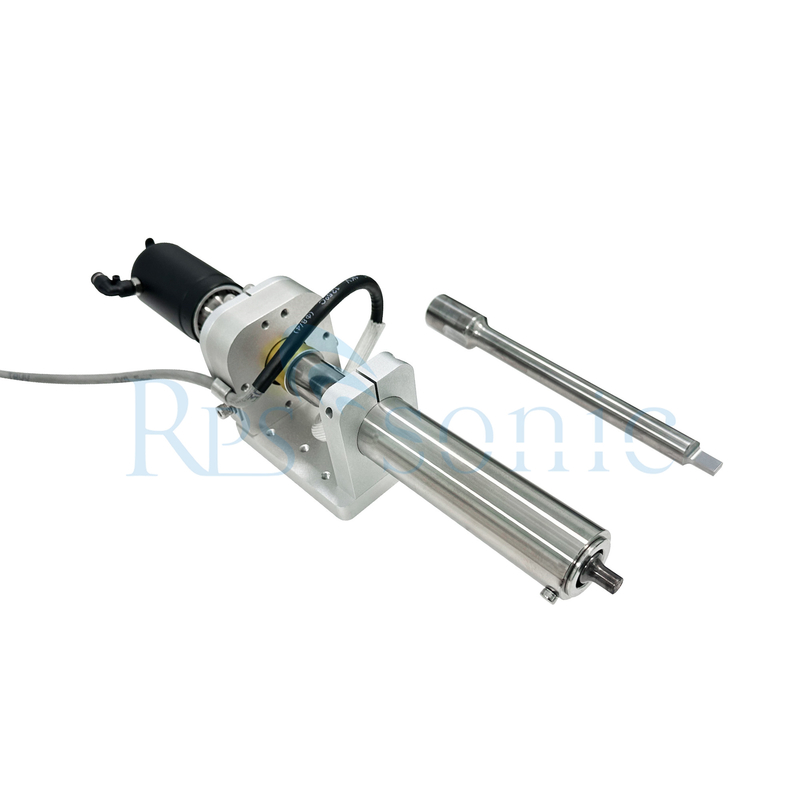

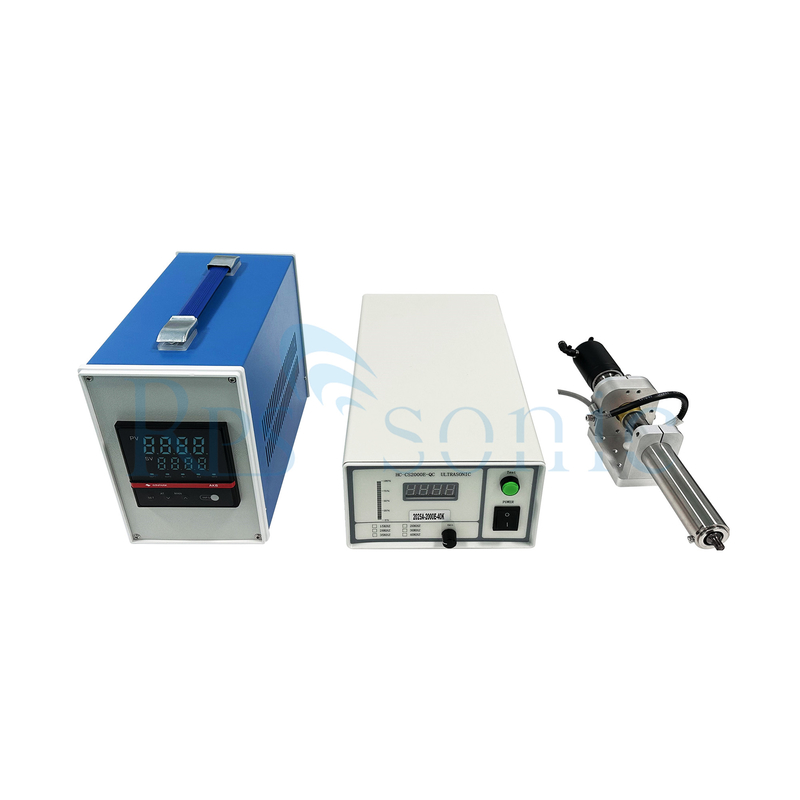

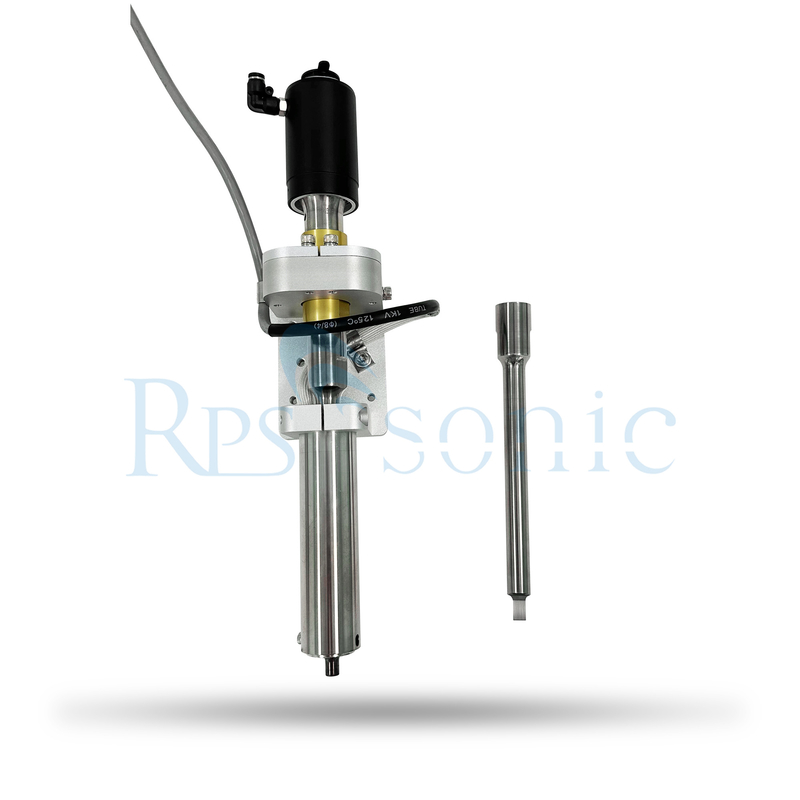

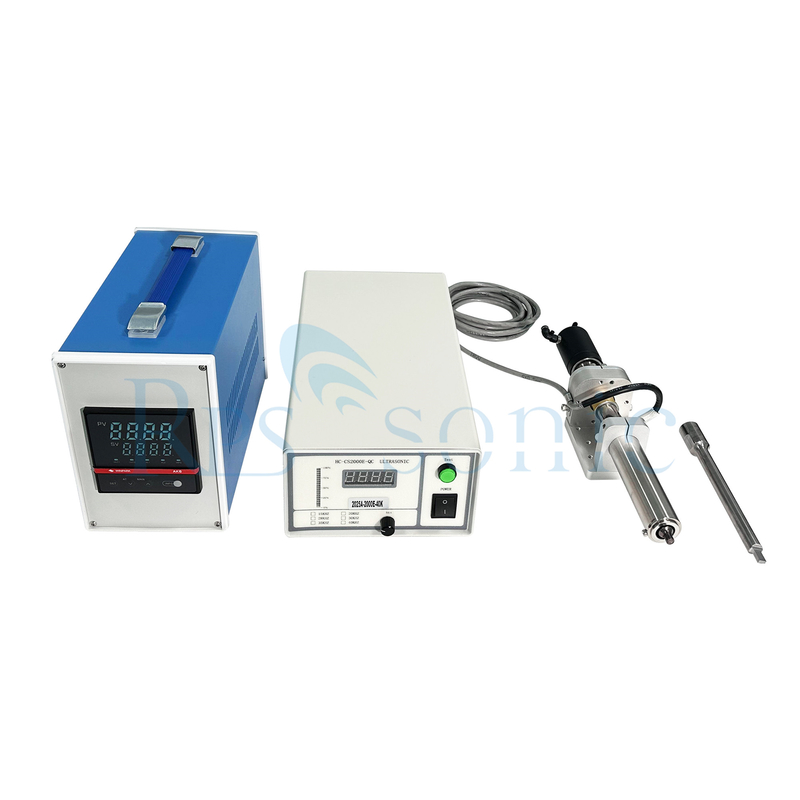

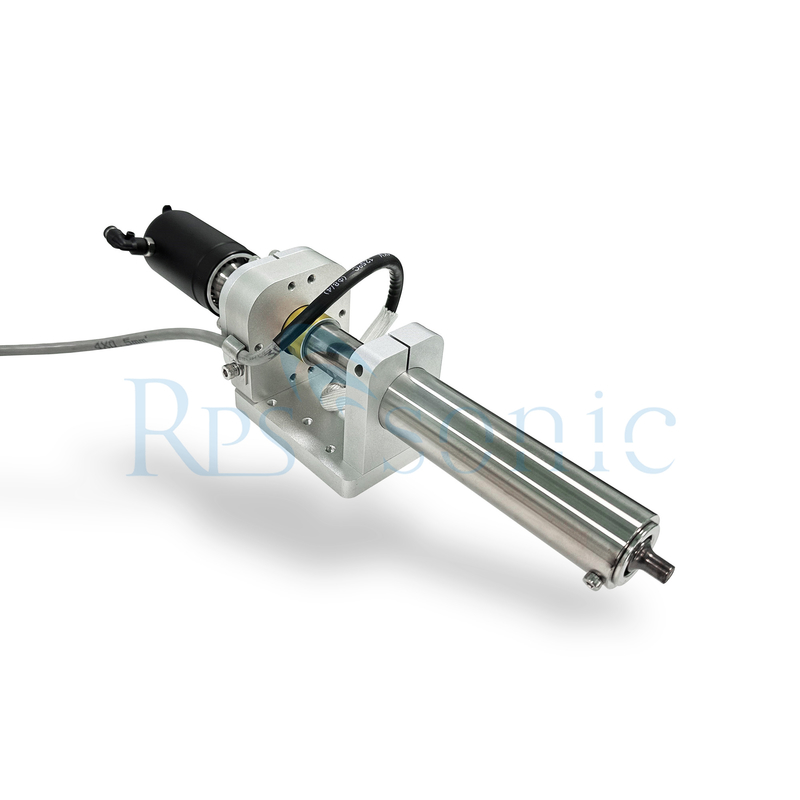

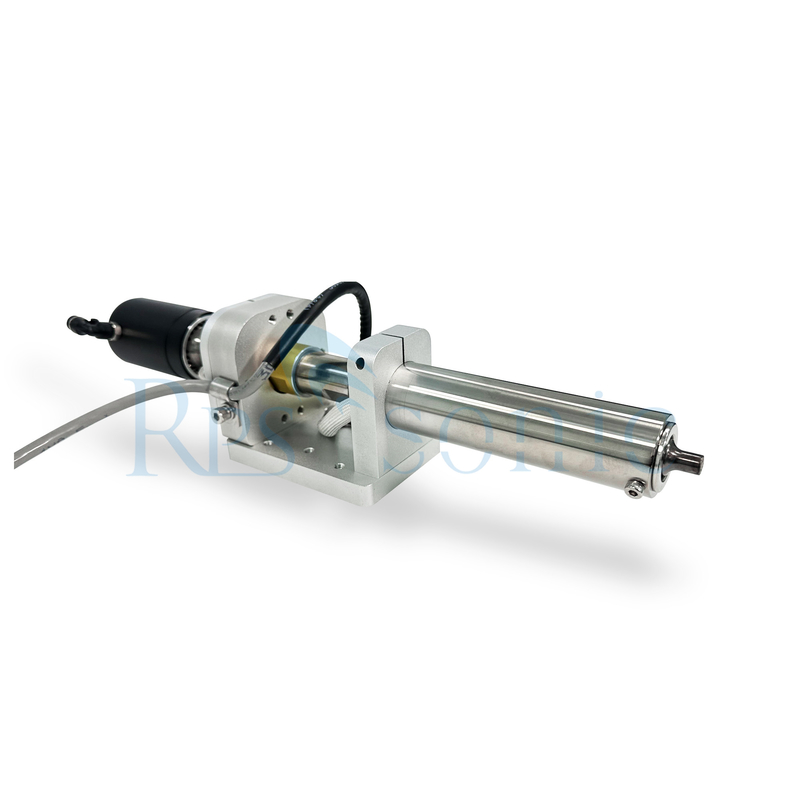

構造

超音波発電機:これは超音波変換器を動かす高周波の電気信号を生成するコアコンポーネントです.通常は,周波数調整や電源制御などの機能があり,異なる溶接要件に適応します..
超音波変換器: 前 に 述べ て い た よう に,電気 エネルギー を 機械 的 な 振動 に 変換 する.トランスデューサーは,通常,ピエゾ電気効果を示すピエゾ電気材料で作られています.変形すると電場が生成する. 変形すると電場が生成する.

溶接鉄の尖端: 溶接鉄の尖端は,超音波振動を溶接器と作業部位に伝達するように設計されています.通常,熱耐性 と 電気 を 伝導 する 材料,例えば 銅 や ワルフスタン 合金 で 作ら れ ます溶接鉄の形とサイズは,異なる溶接用途に応じてカスタマイズできます.
ハンドルと冷却システム: 超音波溶接鉄のハンドルは,操作と握りしめを容易にするように設計されています.また,動作中に変換器や他の部品の過熱を防ぐ冷却システムも搭載できる.通常は空気冷却や水冷却によって達成されます.

応用例

エレクトロニクス製造:電子部品の生産では,ガラスやセラミック基板に電極を溶接し,超伝導材料と部品を接続するために使用されます.ハイブリッド集積回路の結合線.
光学装置:光学ガラス繊維に金属環を結合し,ガラスチューブを密封するなど,ガラス飾りの製造および光学ガラス金属化に使用されます.
太陽光発電産業:太陽電池ガラスの電極配線に使用され,生産プロセスを簡素化しコストを削減します.
