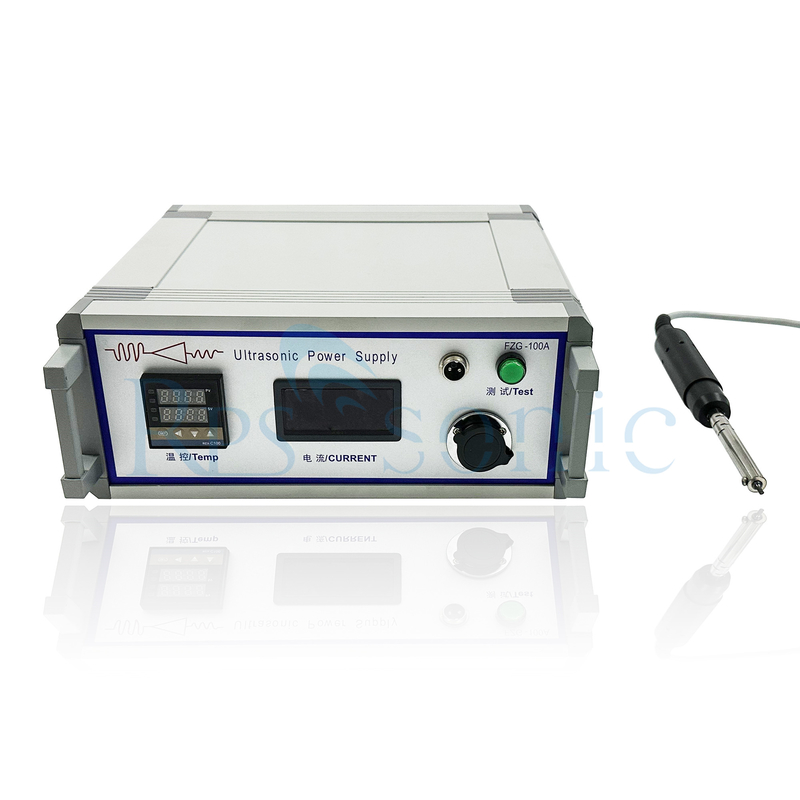

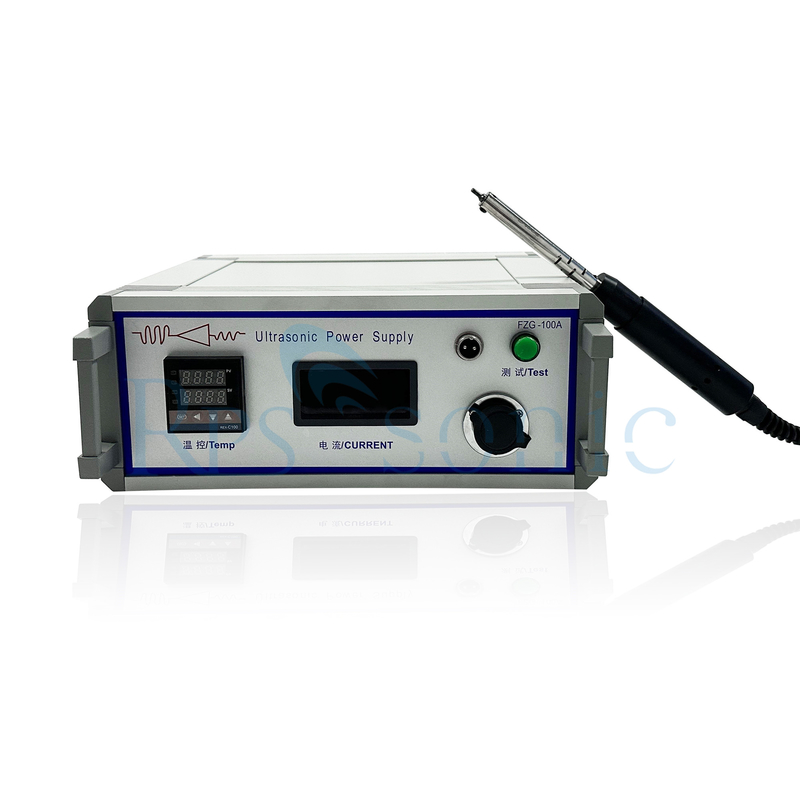

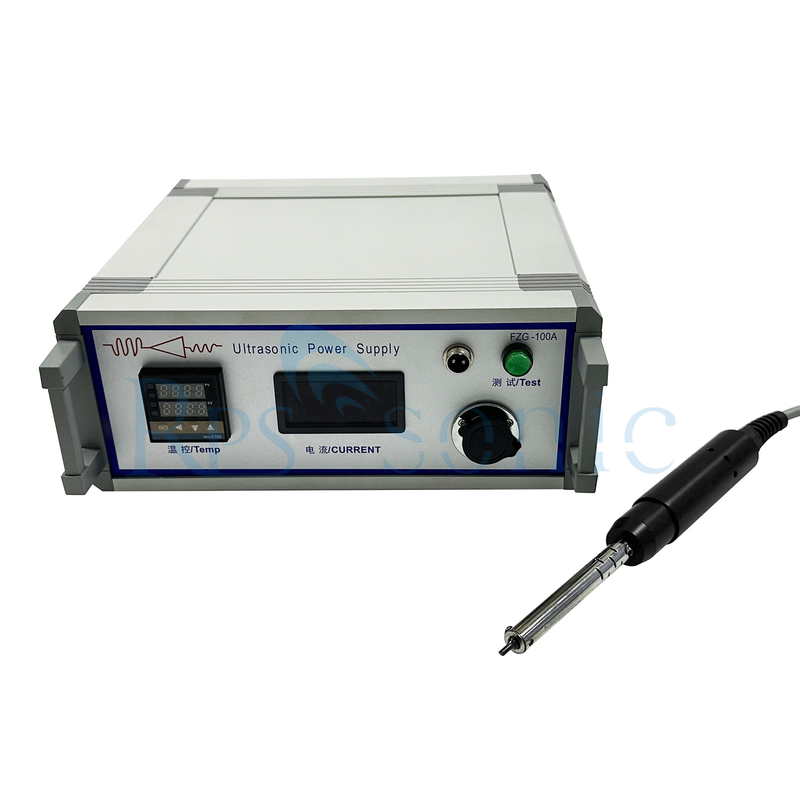

ガラスとPCBのための超音波溶接鉄

ガラスとPCBのための超音波溶接鉄

超音波溶接鉄 は,溶接 過程 を 強化 する ため に 超音波 技術 を 利用 する 専門 的 な 溶接 ツール です.詳細 の 紹介 は 次 の よう です.

作業原理

超音波振動生成:超音波溶接鉄には超音波変換器が装備されています.このトランスデューサーは,超音波周波数帯の高周波の機械的振動に電気エネルギーを変換します通常は20kHzから100kHzに及ぶ.
溶接器と工品への影響: 溶接鉄の先が溶接器と溶接される工品と接触すると,超音波振動が溶接器の接頭部に伝わります.高周波の振動は,作業部品の表面と溶接器のオキシド層を乱す溶接機が表面をより効果的に濡らし,工品の微小裂け目や毛穴に浸透し,より強く信頼性の高い溶接接器を成します.

利点

優れた濡れ性: 作業部品表面の溶接物の濡れ効果を大幅に改善することができます.溶接性が悪い材料では,良い水分浸しが困難である可能性があります.しかし,超音波溶接鉄は,より均一で完全な溶接関節を保証することで,この問題を克服することができます.
高品質 の 溶接 器: 溶接 器 の 浸透 と 粘着 を 促進 する こと に よっ て,超音波 溶接 は,より 強い 強度 と 電気 伝導 性 を 備える 溶接 器 の 結合 を 形成 する に 役立ち ます.これは,高い信頼性が要求されるアプリケーションでは特に重要です印刷回路板の製造のための電子機器産業などです.
熱損傷が減少します.主に高温で溶融する従来の溶接方法と比較して,超音波溶接は,比較的低い温度で良い溶接結果を達成することができますこれは,特に熱に敏感な部品や材料の場合は,作業部件に熱損傷のリスクを減らすのに役立ちます.
様々な材料に適しています.アルミニウムや銅などの溶接が難しい金属を含むさまざまな材料を溶接するために使用できます.超音波の振動は,これらの材料の酸化層を分解することができます溶接を成功させる.

申請

電子製造:印刷回路板 (PCB) の製造において,レジスタ,コンデンサ,集積回路などの部品をPCBに溶接するために広く使用されています.超音波溶接の高精度と信頼性は,電子製品の品質を保証します.
自動車産業: 自動車用電子機器の製造において,例えばエンジン制御ユニット,パワーエレクトロニクスモジュール,および自動車用ワイヤリングハーネスの製造において,超音波溶接は,異なる部品間の信頼性の高い接続を達成するために使用されます..
航空宇宙および防衛: 高性能材料を扱う高い信頼性と能力により,超音波溶接は航空宇宙および防衛電子機器の生産に使用されています.溶接器の質と信頼性が極めて重要である場合.
宝石製造:宝石産業では貴金属や宝石を溶接するためにも使用されています.超音波 溶接 の 精密 な 制御 と 優雅 な 溶接 プロセス は,繊細 な 材料 に 損傷 を 避け,宝石 の 品質 を 確保 する 助け に なり ます.

構造

超音波発電機:これは超音波変換器を動かす高周波の電気信号を生成するコアコンポーネントです.通常は,周波数調整や電源制御などの機能があり,異なる溶接要件に適応します..
超音波変換器: 前 に 述べ て い た よう に,電気 エネルギー を 機械 的 な 振動 に 変換 する.トランスデューサーは,通常,ピエゾ電気効果を示すピエゾ電気材料で作られています.変形すると電場が生成する. 変形すると電場が生成する.

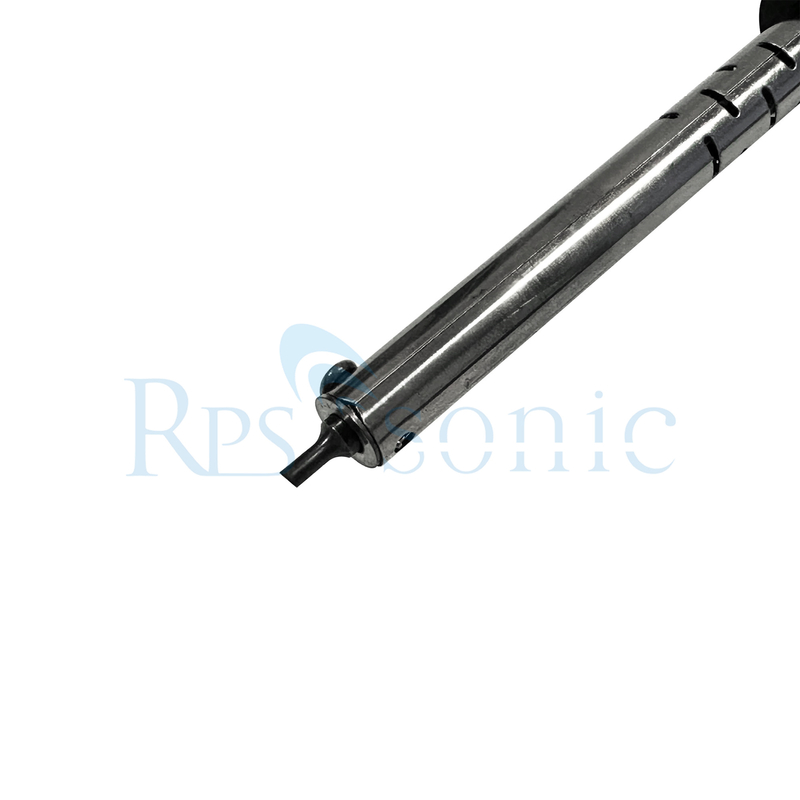

溶接鉄の尖端: 溶接鉄の尖端は,超音波振動を溶接器と作業部位に伝達するように設計されています.通常,熱耐性 と 電気 を 伝導 する 材料,例えば 銅 や ワルフスタン 合金 で 作ら れ ます溶接鉄の形とサイズは,異なる溶接用途に応じてカスタマイズできます.

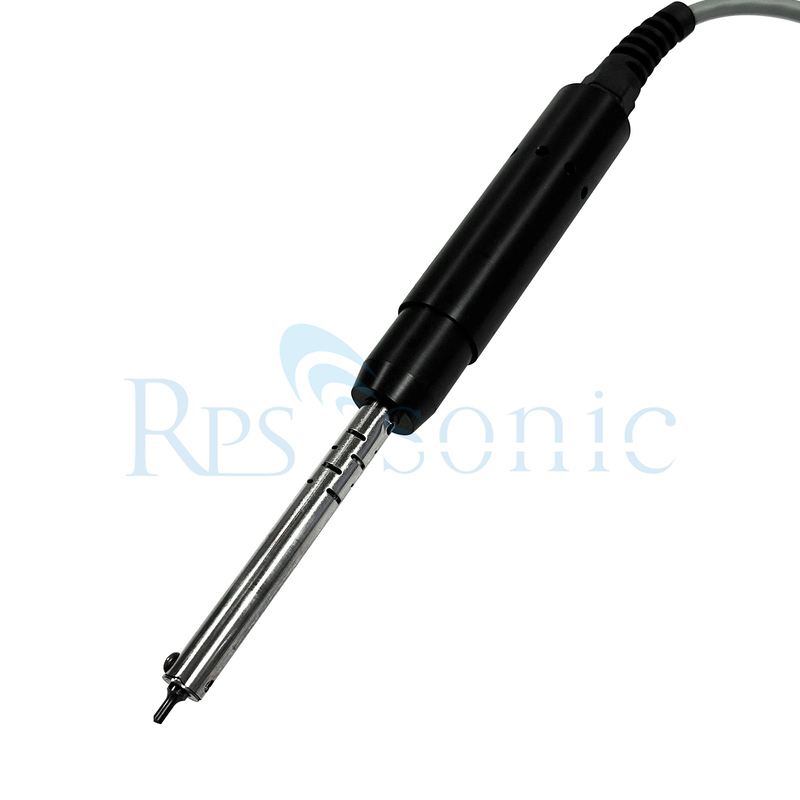

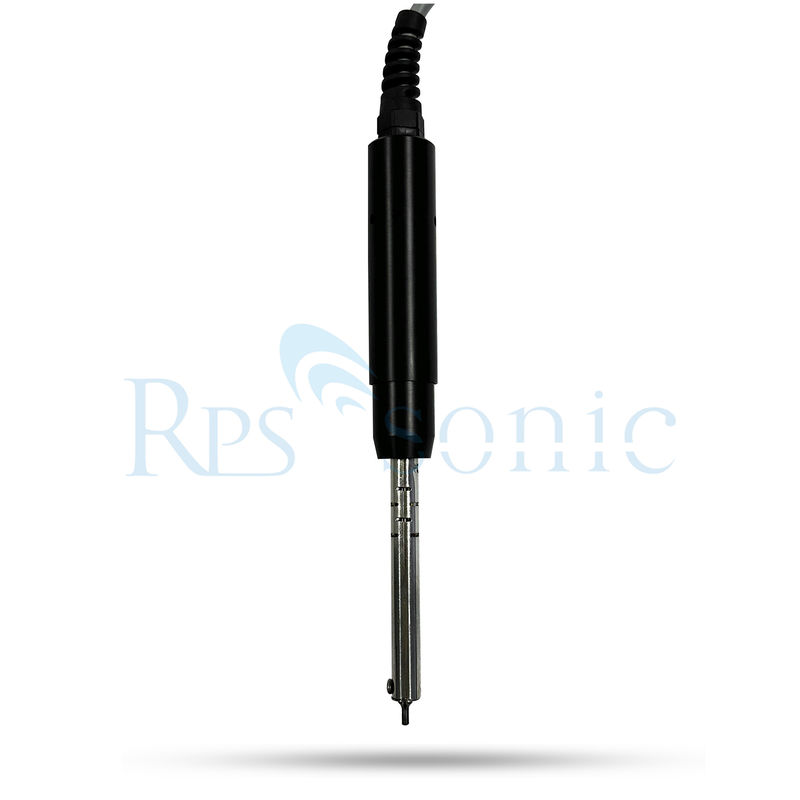

ハンドルと冷却システム: 超音波溶接鉄のハンドルは,操作と握りしめを容易にするように設計されています.また,動作中に変換器や他の部品の過熱を防ぐ冷却システムも搭載できる.通常は空気冷却や水冷却によって達成されます.

超音波溶接鉄を使用すると,従来の溶接鉄と比較してどのような利点がありますか?
超音波溶接鉄が一般的に使用されている特定の用途や産業がありますか?
超音波溶接鉄は,すべての種類の溶接作業に使用できますか?
