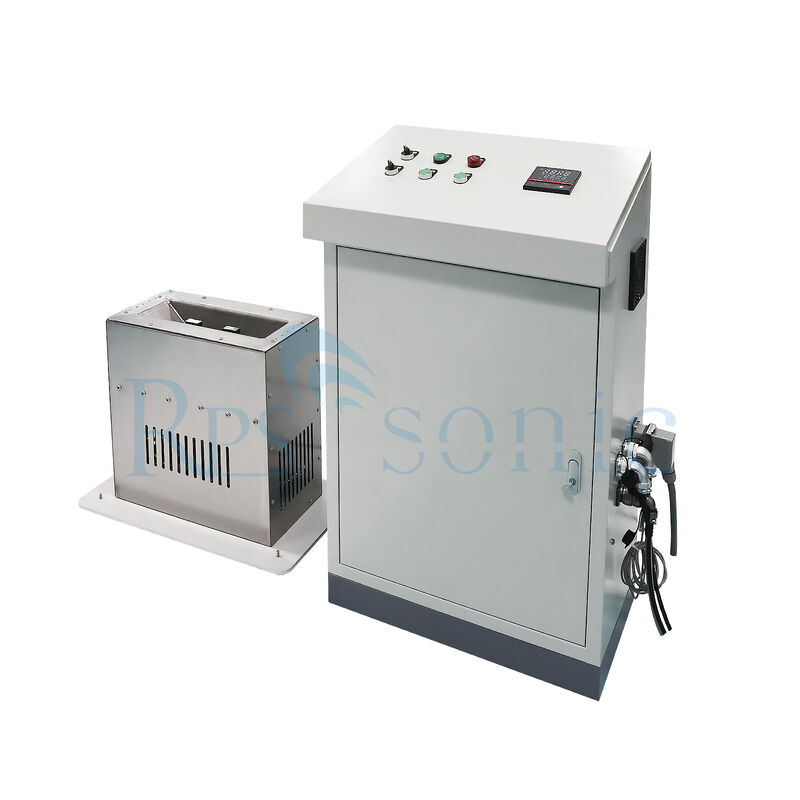

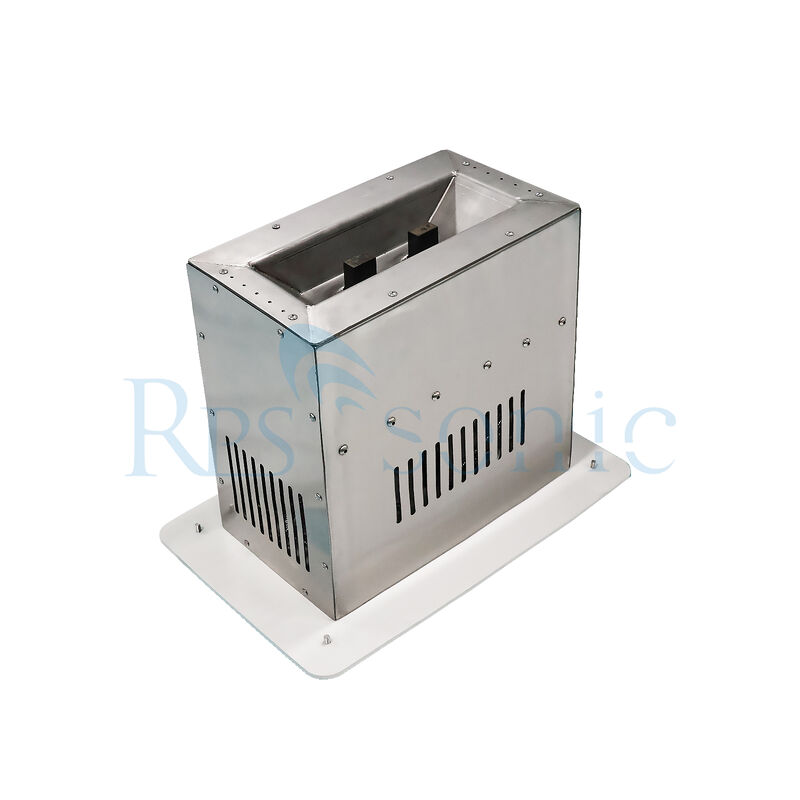

新しいアプリケーション高効率超音波錫メッキ超音波浸漬はんだ付け機

新型アプリケーション 高効率超音波錫メッキ 超音波浸漬はんだ付け機

超音波錫メッキ機とは？

超音波錫メッキ機は、電子機器製造業で使用される特殊な装置です。超音波を利用して錫メッキプロセスを強化し、金属表面に錫の層をコーティングします。これは、ワイヤー、コネクタ、回路基板などの部品のはんだ付け性を向上させ、腐食を防ぐために特に重要です。

超音波錫メッキ機の主な特徴:

超音波技術：高周波音波を利用して、液体浴中に微小なキャビテーションバブルを生成し、汚染物質の除去を助け、錫の付着を向上させます。

効率性：超音波作用により、従来の方式よりも高速かつ均一な錫メッキが可能になります。

品質：より滑らかで一貫性のある錫コーティングを生成し、部品の電気伝導性と寿命を向上させます。

環境に優しい：従来の錫メッキプロセスと比較して、有害な化学物質の使用を減らし、環境への影響を軽減することがよくあります。

汎用性：さまざまな材料や部品形状に適しており、複数の用途に役立ちます。

用途:

電子機器製造：はんだ付け用の電子部品の準備とコーティングに使用されます。
自動車産業：コネクタと配線の錫メッキにより、信頼性を向上させます。
電気通信：効果的な信号伝送を確保するための部品のコーティング。

全体として、超音波錫メッキ機は、電子部品の高品質な表面仕上げを確保するために不可欠であり、最終製品の性能と信頼性の向上に貢献しています。

超音波錫メッキ機は、溶融錫液中の超音波によって生成されるキャビテーション効果と機械的振動を利用して、金属表面に錫メッキ処理を行います。具体的なプロセスは次のとおりです:
高周波電気信号の生成：超音波発生器は、一般的に約20〜30kHzの周波数で高周波電気信号を生成します。
信号増幅と変換：電気信号はスピーカーによって増幅された後、超音波トランスデューサーに送信され、電気信号を機械的振動に変換し、高周波音波を生成します。
酸化膜の剥離：音波は作業ヘッドに伝達され、錫液に振動を与えて、溶融錫液中に微小な気泡を生成します。音圧が一定の値に達すると、気泡は急速に膨張し、突然閉じ、衝撃波とマイクロジェットを生成します。これらの物理的効果は、金属表面の酸化膜を破壊して除去することができます。
錫液の浸透と付着：振動エネルギーは、錫液を金属の細孔と隙間に押し込み、錫液が金属表面を濡らし、その上に均一で強固な錫層を形成し、溶接気泡を排除し、溶接部間または錫と溶接部間の付着とシールを改善します。

現在、超音波錫メッキ技術を採用している業界は？

超音波錫メッキ機は、化学汚染がない、均一なメッキ、強力な付着性、さまざまなはんだ付け可能な材料への幅広い適用性という利点があり、電子機器製造、自動車エレクトロニクス、航空宇宙、産業用電力、新エネルギー、特殊材料加工など、複数の分野で使用されています。以下に詳細な紹介をします:

電子機器製造:

コネクタと端子：均一で腐食のないメッキを必要とする精密コネクタ、銅バスバー、および端子。

PCB部品：トランスのリード線、磁気リングインダクタのリード線、およびヒートシンク基板（アルミニウム基板など）の局所的な錫メッキにより、はんだ付け品質と導電性を向上させます。

真空ろう付け前処理：セラミックメタライゼーション、複合バスバー、その他の製品にクリーンで、はんだ付け可能な表面を提供し、その後の信頼性の高いはんだ付けを保証します。

モーターとインダクタ：モーター巻線の銅またはアルミニウムワイヤーエンドの錫メッキにより、その後のはんだ付けまたは接続を容易にし、接触抵抗を低減します。

自動車エレクトロニクスと新エネルギー:

ワイヤーハーネス処理：銅およびアルミニウムワイヤーエンドの錫メッキ、コールドプレスの代替、導電性と耐食性の向上、および新エネルギー車の高電流要件への対応。

バッテリー製造：バッテリーコネクタ（ニッケルおよび銅シート）とバスバーの錫メッキにより、接触抵抗を低減し、バッテリーパックの充電および放電効率と安全性を向上させます。

センサーとコントローラー：さまざまな信号線と電源端子の処理により、安定した信号伝送と信頼性の高い接続を確保します。

航空宇宙および軍事産業：高信頼性ケーブル：航空ケーブルおよび兵器機器端子に残留物のない、耐食性のメッキを提供し、フラックスによる電気化学的腐食や異物問題を回避し、極端な環境での接続安定性を確保します。

特殊材料処理：チタンやニッケル基合金などのさまざまな特殊合金材料に適した錫メッキ前処理により、軍事製品における材料接続に対する厳しい要件を満たします。

産業および電力産業：モーターおよび電気機器：モーター巻線端の錫メッキにより、巻線とリード間の接続が容易になり、導電性と耐老化性が向上します。

ケーブルアクセサリ：ケーブルコネクタと導電性ロッドの錫メッキにより、導電性と耐食性が向上し、電力設備の耐用年数が延長されます。

電力継手：溶接または導電性の向上が必要な金属部品の錫メッキにより、電力伝送効率と安全性が向上します。

新エネルギーおよび半導体分野

太陽電池：太陽電池のシリコンウェーハおよび薄膜電池の電極の錫メッキにより、異種材料（アルミニウム-ガラスおよびアルミニウム-セラミックなど）間の信頼性の高い接続が可能になり、光電変換効率が向上します。

半導体およびセンサー：半導体デバイスピンおよびセラミックヒーターの錫メッキにより、電気的接続の安定性と放熱性能が確保され、半導体産業の高精度要件を満たします。

特殊材料用途

アルミニウムおよびアルミニウム合金錫メッキ：従来の方式では、はんだ付けが非常に困難です。超音波錫メッキは、キャビテーション効果を利用して酸化膜を除去し、アルミニウム部品に高品質の錫メッキを実現します。アルミニウムワイヤーを銅ワイヤーの代わりに利用でき、コストを削減できます（約80％）。

はんだ付けが困難な金属の処理：ステンレス鋼、ニッケル、モリブデン、チタンなどのはんだ付けが困難な金属の錫メッキに適しており、従来のプロセスにおけるはんだ付けの困難さやコーティングの付着不良などの問題を解決します。

異種材料接続：アルミニウム-銅、銅-ガラス、アルミニウム-セラミックなどの異種材料の組み合わせの錫メッキをサポートし、新材料および製品の開発を促進します。

超音波錫メッキプロセスをさらに詳しく説明できますか？

超音波錫メッキプロセスには、いくつかの重要なステップが含まれており、超音波技術を利用して金属表面の錫メッキを強化します。以下にプロセスの詳細な内訳を示します:

1. 部品の準備

クリーニング：錫メッキの前に、部品を徹底的にクリーニングして、油、汚れ、酸化などの汚染物質を除去する必要があります。このステップは、錫層の良好な付着を確保するために不可欠です。
検査：部品に、錫メッキプロセスに影響を与える可能性のある欠陥や不規則性がないか検査します。

2. 超音波洗浄

超音波浴：部品は、超音波洗浄タンク内の液体洗浄液（多くの場合、水ベース）に浸されます。
超音波：トランスデューサーを使用して高周波音波を生成し、液体に急速な圧力変化を引き起こします。これにより、微小な気泡（キャビテーション）が形成され、崩壊します。
効果的なクリーニング：キャビテーション作用により、部品の表面から汚染物質が効果的に除去され、錫メッキ用のクリーンな基板が確保されます。

3. 錫メッキプロセス

錫メッキ浴：洗浄後、部品は溶融錫または錫合金を含む錫メッキ浴に移されます。
超音波の適用：錫メッキプロセス中に超音波が適用されます。これは以下に役立ちます:

熱伝達の強化：振動により錫粒子の動きが促進され、熱伝達が向上し、溶融が速くなります。
濡れ性の向上：超音波は、溶融錫による基板の濡れを促進し、均一なコーティングを確保します。

時間と温度の制御：錫層の所望の厚さと品質を達成するために、プロセスは最適な時間と温度で制御されます。

4. 冷却と凝固

冷却：部品がコーティングされた後、錫メッキ浴から取り出し、冷却します。冷却プロセスにより、錫層が凝固します。
コーティングの検査：錫コーティングの厚さと品質を検査して、仕様を満たしていることを確認します。

5. 錫メッキ後の処理

仕上げプロセス：表面仕上げを向上させたり、部品を組み立ての準備をしたりするために、研磨やさらなるクリーニングなどの追加のプロセスが適用される場合があります。
品質管理：部品が製造に使用するために出荷される前に、すべての必要な基準を満たしていることを確認するために、最終検査が実行されます。

超音波錫メッキプロセスの利点

洗浄の強化：超音波洗浄ステップにより、表面に汚染物質がないことが保証され、これは付着と性能に不可欠です。
均一なコーティング：錫メッキ中の超音波の適用により、錫層の均一な分布が促進されます。
効率性：このプロセスにより、洗浄と錫メッキに必要な時間が短縮され、全体的な生産効率が向上します。

要約すると、超音波錫メッキプロセスは、高度な洗浄とコーティング技術を組み合わせて、電子機器やその他の業界のさまざまな用途に適した、高品質で信頼性の高い部品を製造します。
