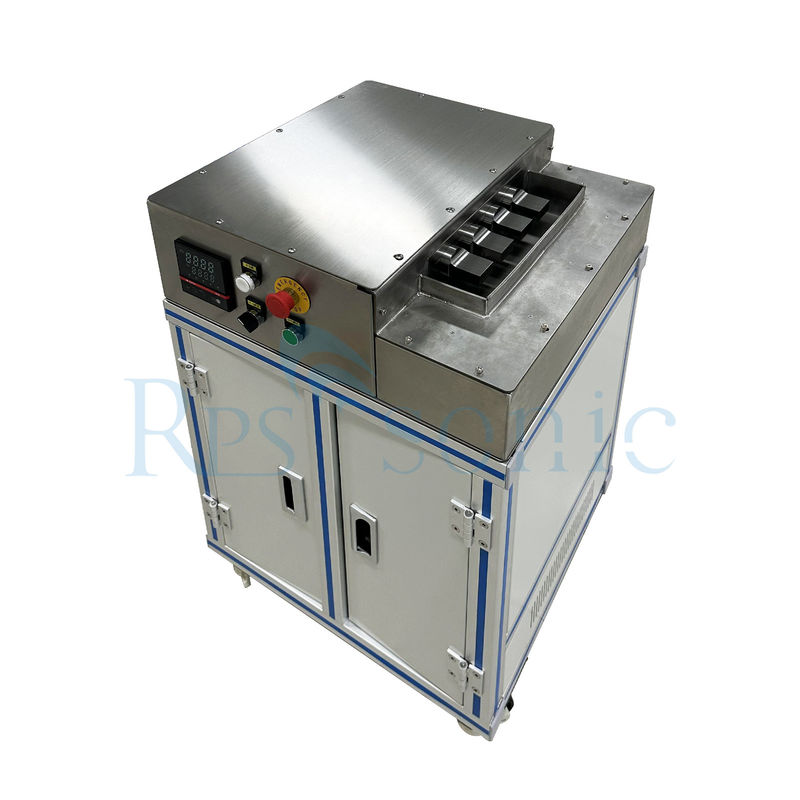

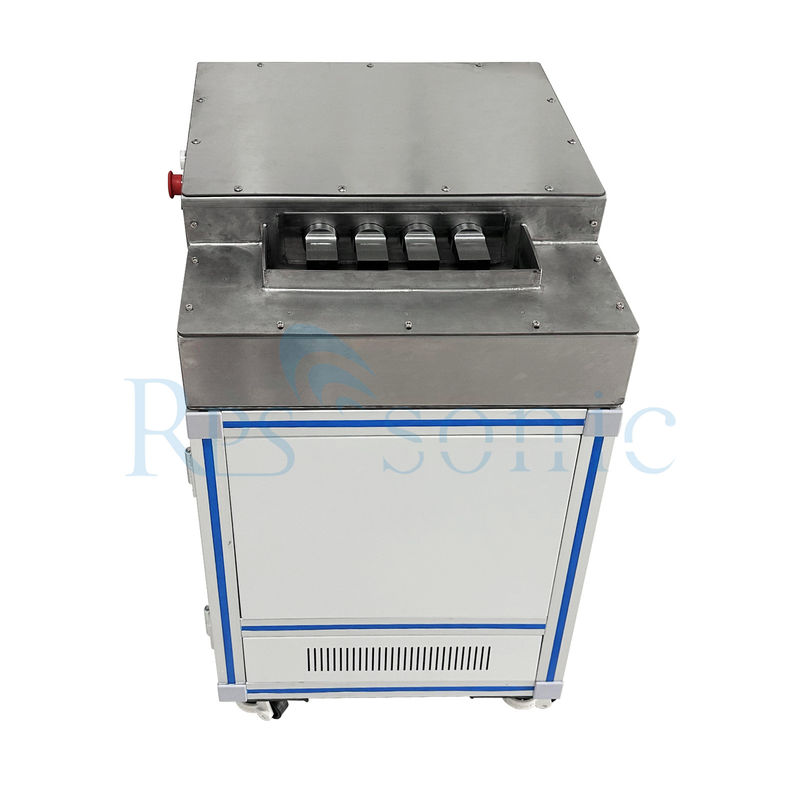

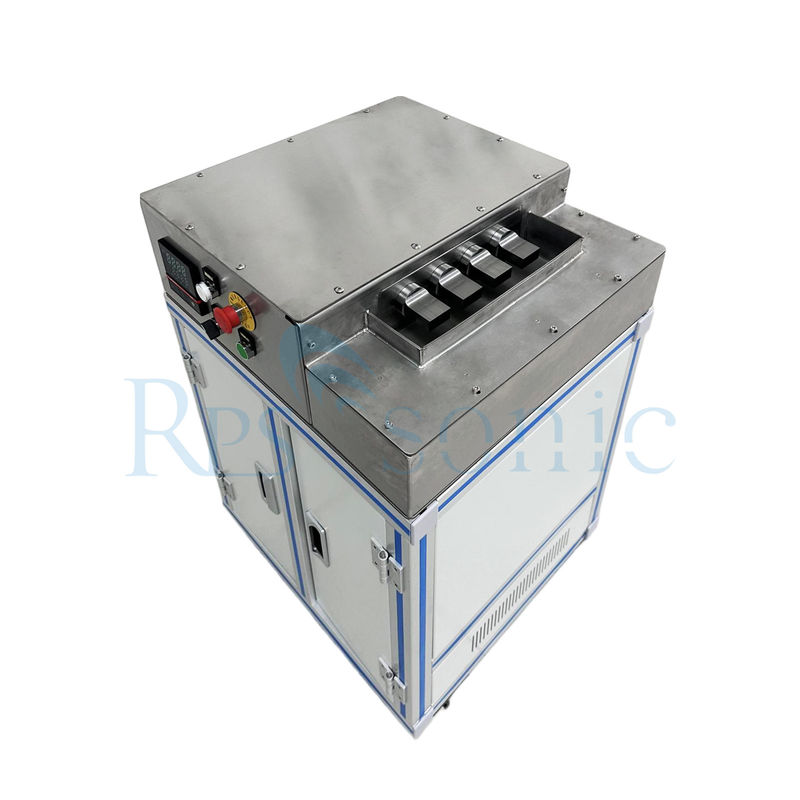

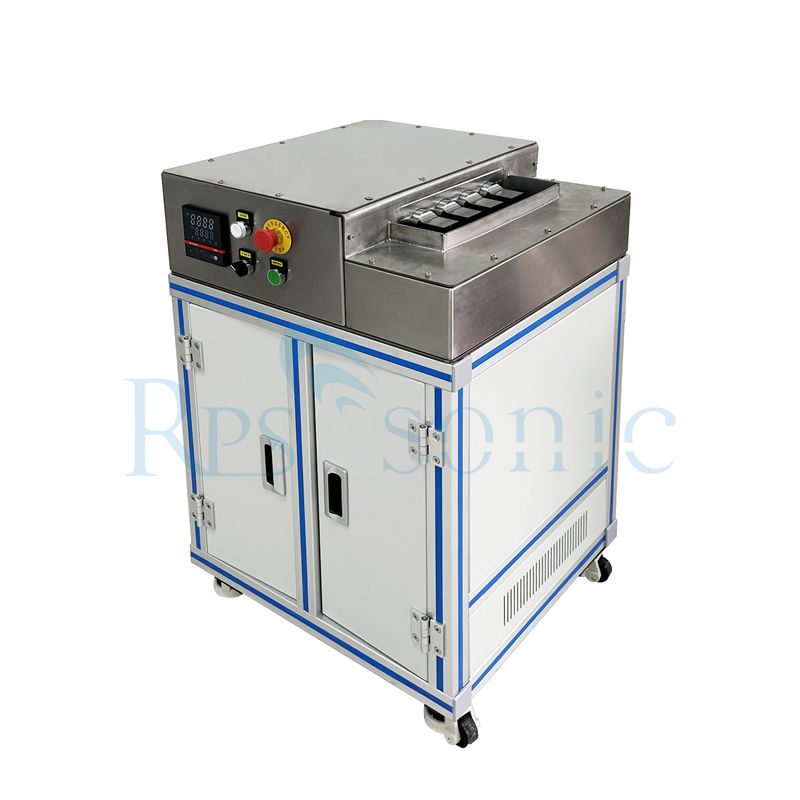

超音波アルミニウム線錫めっき機

超音波錫メッキ装置（アルミニウム線用）

超音波錫メッキ装置とは？

超音波錫メッキ装置は、エレクトロニクス製造業界で使用される特殊な装置です。超音波を利用して錫メッキプロセスを強化します。錫メッキとは、金属表面を錫の層でコーティングするプロセスです。これは、ワイヤー、コネクタ、回路基板などの部品のはんだ付け性を向上させ、腐食を防ぐために特に重要です。

超音波錫メッキ装置の主な特徴：

超音波技術：高周波音波を利用して液体浴中に微細なキャビテーション気泡を発生させ、汚染物質の除去を助け、錫の密着性を向上させます。

効率：超音波作用により、従来の方式と比較して、より迅速かつ均一な錫メッキが可能です。

品質：より滑らかで一貫性のある錫コーティングを生成し、部品の電気伝導性と寿命を向上させます。

環境に優しい：従来の錫メッキプロセスと比較して、有害性の低い化学薬品を使用することが多く、環境への影響を低減します。

汎用性：さまざまな材料や部品形状に適しており、複数の用途で役立ちます。

用途：

エレクトロニクス製造：はんだ付け用の電子部品の準備とコーティングに使用されます。
自動車産業：信頼性を向上させるためのコネクタと配線の錫メッキ。
通信：効果的な信号伝送を確保するための部品のコーティング。

全体として、超音波錫メッキ装置は、電子部品の高品質な表面仕上げを確保するために不可欠であり、最終製品のパフォーマンスと信頼性の向上に貢献します。

アルミニウム線に超音波錫メッキを使用する理由

アルミニウム酸化膜層の破壊

アルミニウムは自然に酸化膜層（Al₂O₃）を形成し、適切な半田接合を妨げます。

超音波キャビテーション（20〜40 kHz）がこの層を破壊し、溶融半田が付着できるようにします。

フラックスフリーはんだ付け

化学フラックスの必要性を低減または排除し、プロセスをよりクリーンで環境に優しくします。

より強く、より信頼性の高い接合

空隙や弱点のない均一な半田コーティングを保証します。

従来の方式よりも迅速かつ効率的

超音波錫メッキ装置は、溶融錫液中の超音波によって生成されるキャビテーション効果と機械的振動を使用して、金属表面の錫メッキ処理を実現します。具体的なプロセスは次のとおりです。
高周波電気信号の生成：超音波発生器は、一般的に約20〜30 kHzの周波数で高周波電気信号を生成します。
信号増幅と変換：電気信号はスピーカーによって増幅された後、超音波トランスデューサーに送信され、電気信号を機械的振動に変換して高周波音波を生成します。

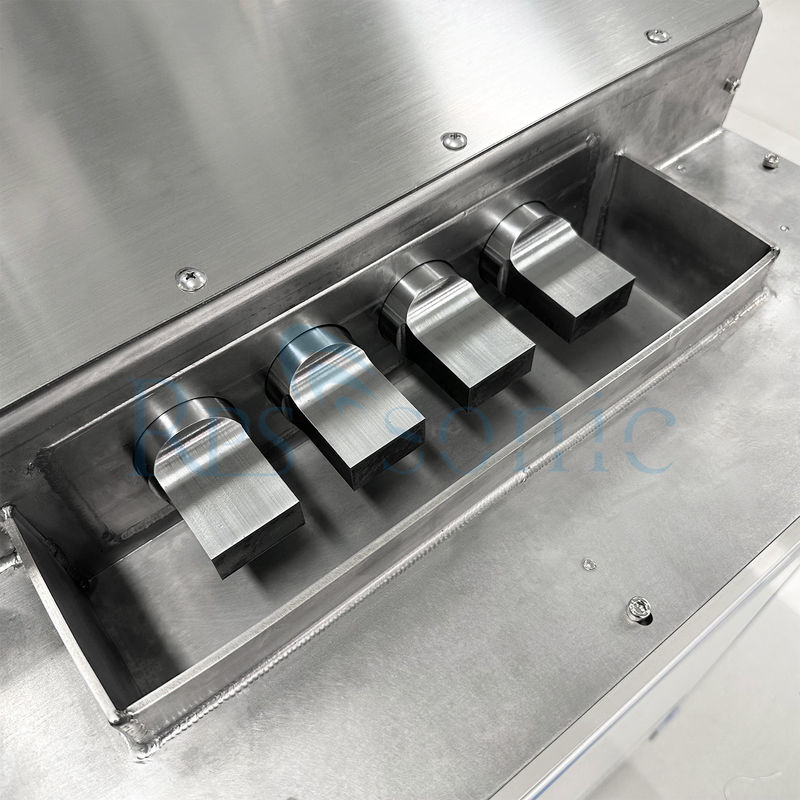

酸化膜層の剥離：音波は加工ヘッドに伝達され、加工ヘッドが錫液に振動を加えて溶融錫液中に微細な気泡を発生させます。音圧がある値に達すると、気泡は急速に膨張し、その後突然収縮して衝撃波とマイクロジェットを生成します。これらの物理的効果は、金属表面の酸化膜層を破壊および除去できます。
錫液の浸透と密着：振動エネルギーが液体錫を金属の微細孔や隙間に押し込み、錫液が金属表面を濡らし、均一で強固な錫層を形成し、溶接気泡を排除し、溶接部間または錫と溶接部間の密着性とシール性を向上させます。

現在、超音波錫メッキ技術を採用している産業は何ですか？

超音波錫メッキ技術は、その効率性と優れた品質により、さまざまな産業で採用されています。この技術を利用している主な分野は次のとおりです。

1. エレクトロニクス製造

回路基板、コネクタ、電子部品の錫メッキに広く使用され、はんだ付け性を向上させ、腐食を防ぎます。

2. 自動車産業

配線ハーネス、コネクタ、電子制御ユニットの錫メッキに使用され、信頼性の高い接続とパフォーマンスを保証します。

3. 通信

アンテナ、回路基板、コネクタなどの部品のコーティングに使用され、信号伝送と耐久性を向上させます。

4. 航空宇宙

信頼性とパフォーマンスが最優先される重要な部品、特に配線や電子アセンブリに採用されています。

5. 医療機器

安全性と機能性に高品質で信頼性の高い接続が不可欠な医療機器および装置の製造に利用されています。

6. 再生可能エネルギー

電気接続と環境要因への耐性を向上させるために、太陽光パネルや風力タービン部品の製造に実装されています。

7. 産業機器

さまざまな産業機械のコネクタや配線の錫メッキに使用され、運用効率と寿命を向上させます。

8. 消費者向けエレクトロニクス

品質とパフォーマンスが重要なスマートフォン、コンピューター、家電製品などの製造に採用されています。

9. 防衛

防衛用途で使用される安全で信頼性の高い電子システムの製造に採用され、高い品質と耐久性の基準を保証します。

超音波錫メッキプロセスについて詳しく説明していただけますか？

超音波錫メッキプロセスはいくつかの主要なステップを含み、超音波技術を利用して金属表面の錫メッキを強化します。プロセスを詳細に説明します。

1. 部品の準備

洗浄：錫メッキの前に、油、汚れ、酸化物などの汚染物質を除去するために部品を徹底的に洗浄する必要があります。このステップは、錫層の良好な密着性を確保するために重要です。
検査：部品は、錫メッキプロセスに影響を与える可能性のある欠陥や不規則性がないか検査されます。

2. 超音波洗浄

超音波浴：部品は、超音波洗浄槽内の液体洗浄液（多くの場合水ベース）に浸されます。
超音波：トランスデューサーを使用して高周波音波が生成され、液体中に急速な圧力変化が発生します。これにより、微細な気泡（キャビテーション）の形成と崩壊が起こります。
効果的な洗浄：キャビテーション作用により、部品表面の汚染物質が効果的に剥離され、錫メッキ用のクリーンな基板が確保されます。

3. 錫メッキプロセス

錫メッキ浴：洗浄後、部品は溶融錫または錫合金を含む錫メッキ浴に移されます。
超音波適用：錫メッキプロセス中に超音波が適用されます。これは以下に役立ちます。

熱伝達の強化：振動により錫粒子の動きが増加し、熱伝達が促進され、融解が速くなります。
濡れ性の向上：超音波により基板の溶融錫による濡れが促進され、均一なコーティングが保証されます。

時間と温度の制御：所望の錫層の厚さと品質を達成するために、プロセスは最適な時間と温度で制御されます。

4. 冷却と凝固

冷却：部品がコーティングされた後、錫メッキ浴から取り出され、冷却されます。冷却プロセスにより錫層が凝固します。
コーティングの検査：錫コーティングの厚さと品質は、仕様を満たしていることを確認するために検査されます。

5. 錫メッキ後処理

仕上げプロセス：表面仕上げを強化したり、部品を組み立て用に準備したりするために、研磨や追加の洗浄などの追加プロセスが適用される場合があります。
品質管理：製造での使用のために出荷される前に、部品がすべての必要な基準を満たしていることを確認するために最終検査が実施されます。

超音波錫メッキプロセスの利点

洗浄の強化：超音波洗浄ステップにより、汚染物質のない表面が確保され、密着性とパフォーマンスにとって重要です。
均一なコーティング：錫メッキ中の超音波の適用により、錫層の均一な分布が促進されます。
効率：プロセスにより、洗浄と錫メッキに必要な時間が短縮され、全体的な生産効率が向上します。

要約すると、超音波錫メッキプロセスは、高度な洗浄およびコーティング技術を組み合わせて、エレクトロニクスおよびその他の産業のさまざまな用途に適した高品質で信頼性の高い部品を製造します。
