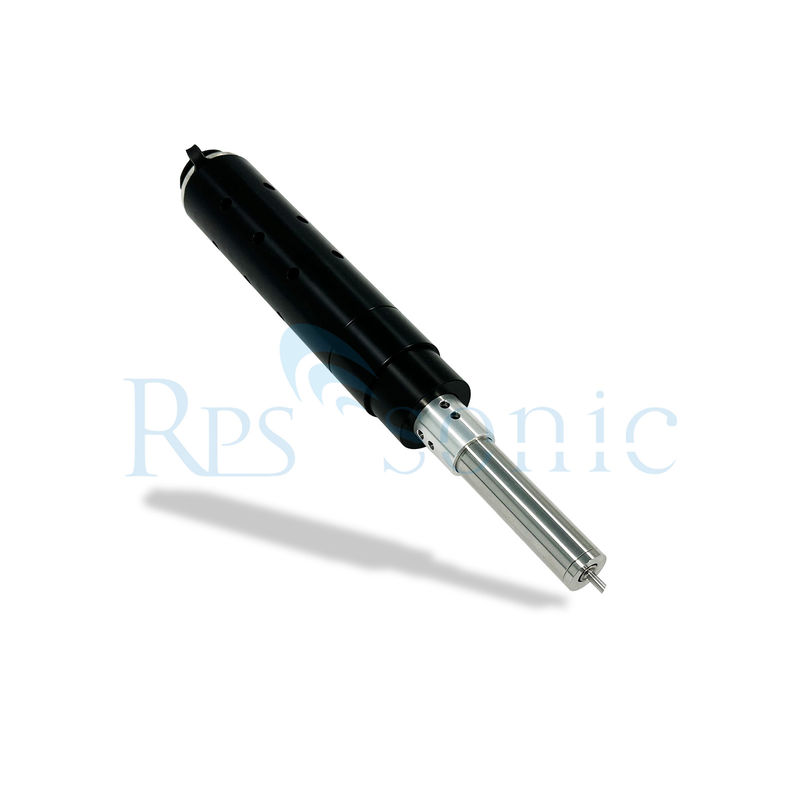

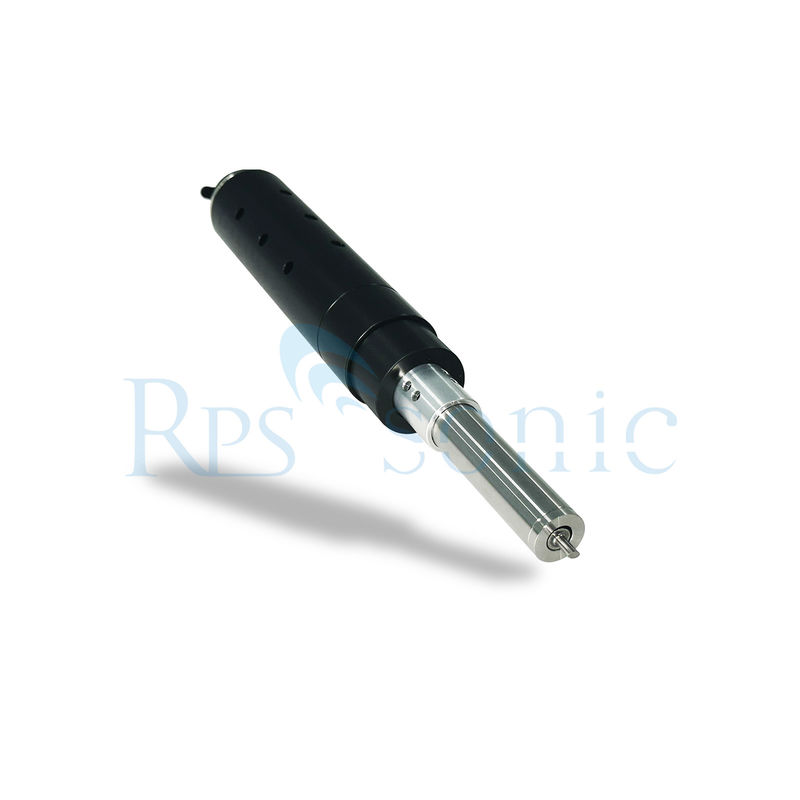

手持ちの超音波溶接鉄 新型ローリングカーリング鉄

ハンドヘルド超音波はんだごて 新ローリングカーリングアイロン

1. 動作原理

• 振動アシストクリーニング: 超音波は、微小キャビテーションとせん断力を生成し、酸化物層とワークピース表面の汚染物質を分解します。これは、酸化物（アルミニウム、銅、ステンレス鋼など）がはんだの適切な付着を妨げる可能性があるため、重要です。
• 濡れ性の向上: 酸化物を除去することにより、はんだ（多くの場合、鉛フリーまたは特殊合金）は表面をより効果的に「濡らし」、強力な金属結合を形成できます。
• 熱伝達: はんだごては依然として熱エネルギーを提供してはんだを溶融させますが、超音波振動はプロセスの効率を大幅に向上させます。

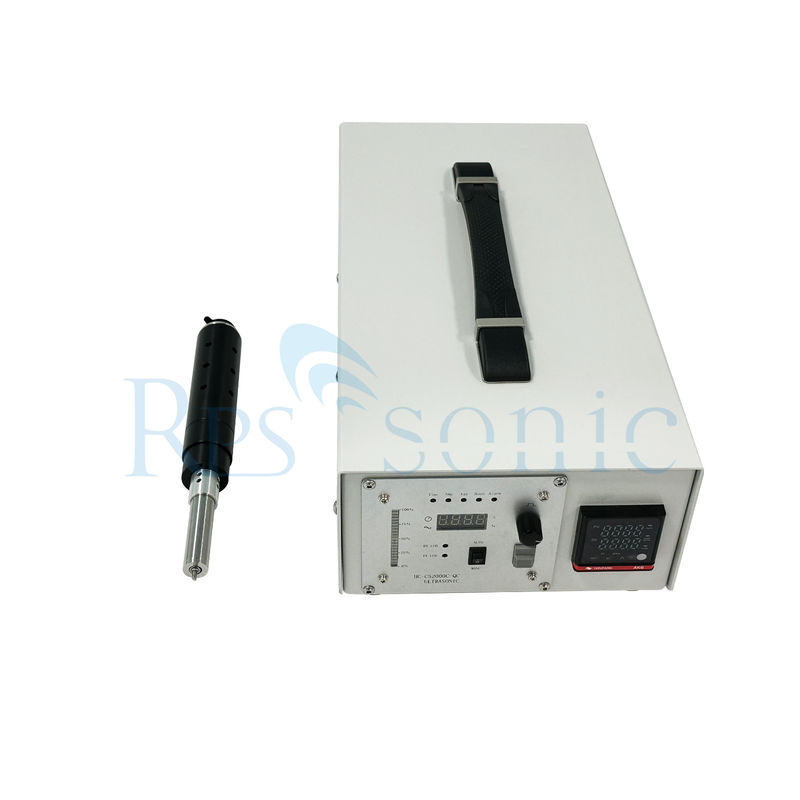

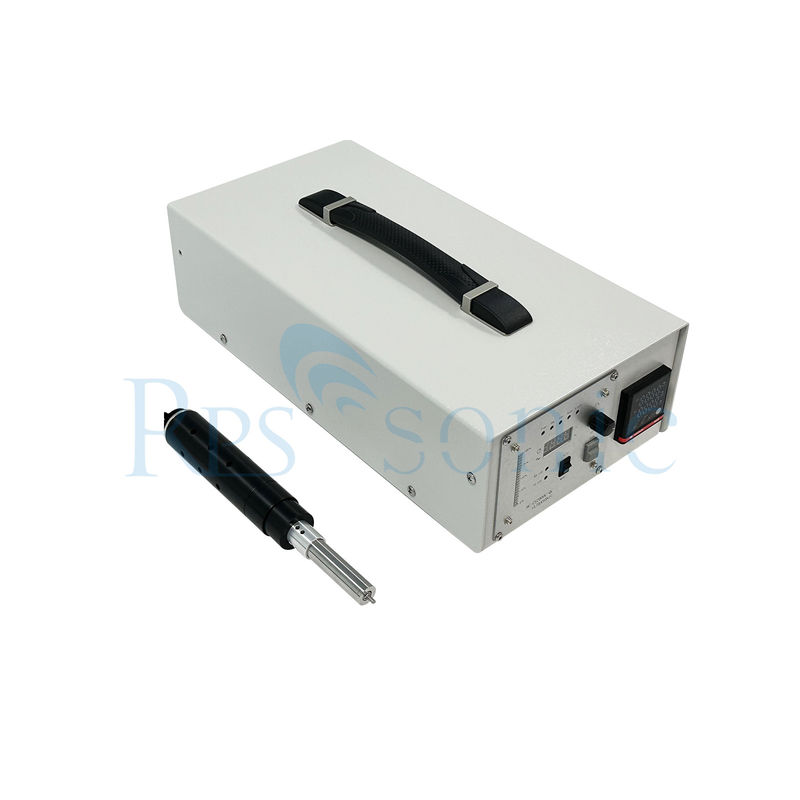

2. 主要コンポーネント

• 超音波トランスデューサー: 電気エネルギーを機械的振動に変換します。

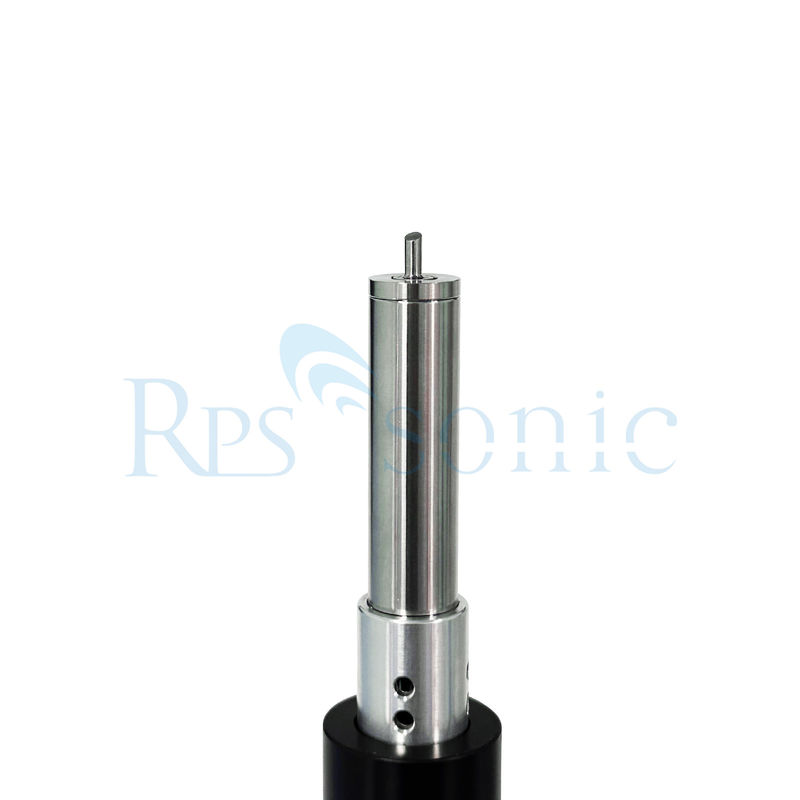

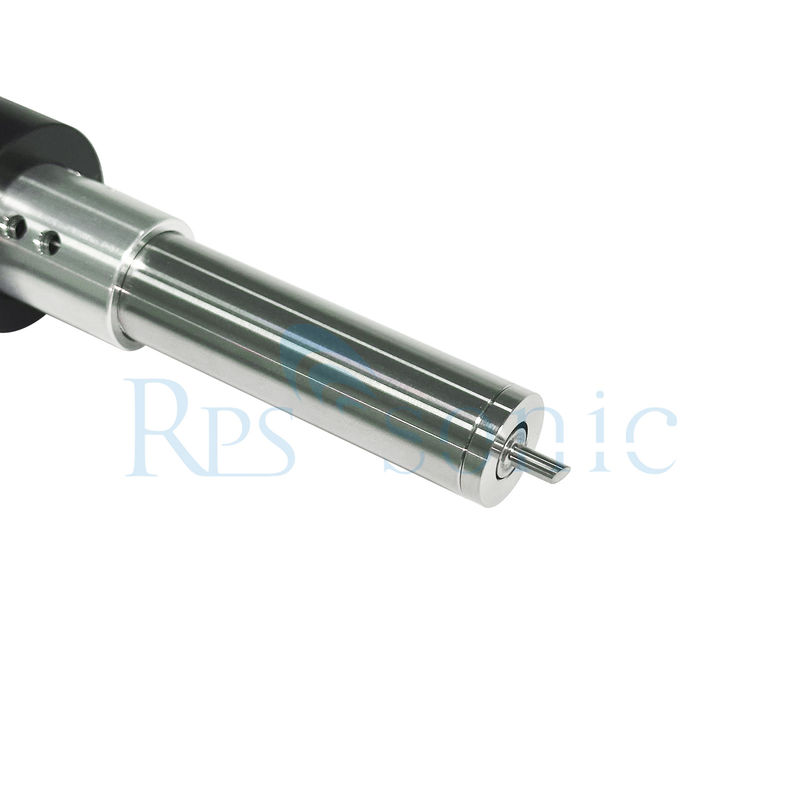

• はんだごてチップ: 熱と超音波の両方をワークピースに伝導します。チップは、高周波振動に耐えるために、耐久性のある材料（チタンまたはコーティング鋼など）で作られることがよくあります。
• 電源: 加熱要素を介して熱と超音波エネルギーの両方をトランスデューサーに供給します。
• 制御ユニット: 温度、振動振幅、はんだ付け時間などのパラメータを調整します。

3. 用途

• 電子機器製造: 回路基板のアルミニウムまたは銅部品のはんだ付け、特に航空宇宙や自動車エレクトロニクスなどの高信頼性用途。
• ジュエリーと金属加工: 過度の熱を加えることなく、非鉄金属（銀、金、アルミニウムなど）を接合し、繊細なデザインを損傷する可能性があります。
• ソーラーパネル製造: 酸化物層が蔓延しているソーラーセルにアルミニウムまたは銅のリボンを接合します。
• 医療機器: 正確でクリーンな接合が必要な医療機器の小さな部品のはんだ付け。
• 修理作業: 酸化または腐食した基板の部品の取り外しまたは再加工。

4. 従来のはんだ付けに対する利点

5. 制限事項

• コスト: 超音波はんだごては、追加のトランスデューサーと電子機器があるため、従来モデルよりも高価です。
• 複雑さ: さまざまな材料に対して温度と振動設定を慎重に調整する必要があります。
• チップの摩耗: はんだごてチップは、継続的な振動により劣化が速く、定期的な交換が必要になります。
• ノイズ: 超音波振動は高音を発生する可能性があります（周波数によっては、人間の可聴範囲を下回ることがよくあります）。

6. 超音波はんだごてのタイプ

• ハンドヘルドユニット: 手動はんだ付けタスク（修理作業や小規模生産など）用ポータブル。
• ベンチマウントシステム: 自動組立ライン用の工業グレードモデルで、熱と振動を正確に制御できます。
• 超音波はんだガン: はんだ付けとフラックス塗布を1つのツールに組み合わせ、効率を最適化します。

7. 安全性と環境への配慮

• フラックスの削減: 化学フラックスへの依存を最小限に抑えることにより、超音波はんだ付けは有害廃棄物を削減し、職場の安全性を向上させます。
• 熱管理: 熱出力を低減することで、火傷やコンポーネントへの熱損傷のリスクが軽減されます。

結論

1. アルミニウム部品のはんだ付け

• 酸化物の分解: 振動はAl₂O₃層を破壊し、はんだ（アルミニウム-スズ合金など）が金属に直接結合できるようにします。
• 用途:
  • パワーエレクトロニクス: パワーアンプや電圧レギュレーターのPCBにアルミニウムヒートシンクを結合して、熱放散を改善します。
  • 自動車エレクトロニクス: 車のセンサー、LEDヘッドライト、または電気自動車（EV）バッテリー管理システム（BMS）のアルミニウムワイヤーまたは端子のはんだ付け。
  • 家電製品: スマートフォンやラップトップのPCBにアルミニウムケーシングまたはシールドを接合して、電磁干渉（EMI）を抑制します。

2. 銅および銅合金の接合

• 酸化銅への濡れ性: 修理または再加工中に、PCB上の経年変化または露出した銅トレースで使用されます。
• 用途:
  • 高電流回路: インバーター、モータードライブ、またはバッテリーパック（EVや再生可能エネルギーシステムなど）の太い銅バスまたはトレースのはんだ付け。
  • フレキシブルPCB: 従来の熱がフレキシブル基板を損傷する可能性がある場所で、フレキシブル銅トレースをリジッドPCBに接合します。
  • 銅メッキ部品: 銅メッキコネクタ、スイッチ、またはリレーの信頼性の高い接合を保証します。

3. ステンレス鋼またはニッケルメッキ部品の接合

• 直接金属結合: 酸化物を除去することにより、はんだ（多くの場合、ニッケルまたは銀含有量を含む）は過度のフラックスなしで付着します。
• 用途:
  • 産業用電子機器: 過酷な環境（工場自動化、石油/ガス設備など）のPCBにステンレス鋼のブラケットまたはエンクロージャーをはんだ付けします。
  • 医療機器: ペースメーカー、MRI装置、または手術器具のニッケルメッキ部品を接合し、生体適合性と信頼性が重要です。

4. 鉛フリーおよびハロゲンフリーのはんだ付け

• 表面張力の低減: 振動は、鉛フリーはんだが狭い隙間または微細ピッチコンポーネントに流れ込むのに役立ちます。
• 用途:
  • 高密度PCB: マイクロプロセッサ、BGA（ボールグリッドアレイ）、またはQFN（クワッドフラットノーリードパッケージ）を最小限のフラックス残留物で半田付けします。
  • 航空宇宙エレクトロニクス: 航空電子工学または衛星コンポーネントの鉛フリー、低アウトガス接合に関する厳格な基準を満たしています。
